MBR膜污水處理方案
更新：2020/12/7 16:05:35??????點擊：
- 品牌：???
- 型號：???
產品介紹
MBR膜污水處理方案概述生活污水是指居民在日常生活活動中所產生的廢水，主要是生活廢料和人的排泄物，其中包括廚房洗滌、沐浴、洗衣等的廢水以及沖洗廁所等污水。這類廢水的成分及其變化取決于居民的生活狀況、生活水平和生活習慣，其中污染物質的濃度與用水量有關。
生活污水的特征是水質組成比較穩定，但渾濁、深色且具有惡臭，呈微堿性一般不含有毒物質。由于生活污水很適宜于各種微生物的繁殖，故其常含有大量的細菌（包括病原菌）、病毒和寄生蟲卵。
生活污水所含固體物質約占總質量的0.1%-0.2%，其中溶解固體約占總量的3/5-2/3，主要是各種無機鹽類和可溶性的有機物質，而在其懸浮固體中有機成分幾乎占3/4以上。生活污水中還含有氮、磷等營養物質。
根據業主提供信息，該項目日產污水量約5噸。業主要求處理后達到《城鎮污水處理站污染物排放標準》（GB 5749--2006）中一級A標準，處理后的水用來澆樹等。
一般來說，公共生活污水具有可生化性好，易降解等特點。同時考慮污水處理站建設應遵循經濟、高效、適用的原則，既要考慮減少工程投資和規模，同時達到要求的排放標準，更要考慮后續運行過程中專業管理技術人員的配置，力求運行自動化程度高，工藝成熟可靠，減少對操作人員的依賴，使設備可以智能運行，故本方案主體構筑物采用化糞池+調節池+MBR膜污水處理設備。
本方案中核心的處理設備是MBR膜污水處理設備。該設備采用A/O處理工藝即缺氧-好樣工藝，同時利用MBR膜深度過濾處理。該工藝.大的優點就是處理效果穩定，且同時具有非常好的脫氮能力。污水進入設備前先進入水解酸化池，既可以對污水中濃度較高的有機的COD、BOD部分去除，使污水中各污染物濃度滿足好氧段處理的進水要求，同時水解酸化過程能大幅度提高了污水的可生化性，使好氧段處理效率提高。
該工藝核心生化部分好氧池采用生物接觸氧化法，此方法處理效果好，處理效率高，水力停留時間短，在滿足設計要求的情況下，可以大大減小構筑物的占地面積，減小污水處理站的初始投資，為業主帶來可觀的經濟效益。
MBR膜處理是一種將高效膜分離技術與傳統活性污泥法相結合的新型高效污水處理工藝，它用具有獨特結構的浸沒式膜組件置于膜池中，經過好氧曝氣和生物處理后的水，由泵通過膜過濾后抽出。由于膜的存在大大提高了系統固液分離的能力，從而使系統出水水質和容積負荷都得到大幅度提高，結合不同的工藝，出水可以達到一級A標準的指標要求。由于膜的過濾作用，微生物被完全截留在膜池中，又通過回流的方式回到生物反應器中，實現了水力停留時間不再影響活性污泥的泥齡，消除了傳統活性污泥法中污泥膨脹的問題。
膜生物反應器具有對污染物去除效率高、硝化能力強，可同時進行硝化、反硝化，脫氮效果好、除磷效果好、出水水質穩定、剩余污泥產量低、設備緊湊、操作簡單等優點，廣泛應用于高標準的水質處理工藝中。
膜組器底部有曝氣槽，風機通過曝氣槽向膜組器曝氣，對膜絲進行沖刷，保持膜絲表面清潔。
MBR膜提高了系統固液分離的能力，使系統出水水質和容積負荷都得到了大幅度的提升；MBR工藝產生的剩余污泥量較傳統活性污泥工藝大大減少。
2.1 設計依據
用戶提供的污水水質、水量信息；
《農村生活污水處理工程技術標準》（GBT 51347-2019 ）
《生物接觸氧化法污水處理工程技術規范》（HJ-2009-2011）
《厭氧-缺氧-好氧活性污泥法污水處理工程技術規范》（HJ-576-2010）
《水解酸化反應器污水處理工程技術規范》(HJ2047-2015)
《升流式厭氧污泥床反應器污水處理工程技術規范》(HJ 2013-2012)
《農田灌溉水質標準》（GB 5084-2005）
《污水綜合排放標準》(GB 8978—1996）；
《城鎮污水處理廠污染物排放標準》(GB 18918—2002）；
《室外排水設計規范》（GB50014—2006）；
《給水排水構筑物施工及驗收規范》（GBJ141—90）；
《工廠企業廠界噪聲標準》（GB12348—90）；
《建筑設計防水規范》（GBJ46—87）；
建設項目環境影響報告表；
其他有關設計規范；
我單位所完成的類似工程的實際經驗和參數。
2.2 設計原則
在污水處理系統的設計中，本著技術先進適用、工藝措施針對性強、系統可靠穩定、運行自動化程度高，既減少管理人員，又能使污水處理過程在受控條件下進行，一次性投資與日常運行費用綜合.省、.大限度的減少場地占用面積及.大限度的使用原有的處理設施的原則；通過對目前國內外同類污水處理技術的綜合分析，特別是相同工程的實際經驗，形成.優化的工藝組合。
[1]在設計過程中本著先進、合理、實用、可靠、經濟的原則進行設計，采用先進、實用、成熟、可靠的處理工藝，滿足水質波動較大、水量不穩定的情況下，確保出水達標。
[2]采用合理工藝，合理布置，在提高系統總體效率的基礎上，在保證系統安全、經濟、穩定運行的前提下，盡量降低工程造價，減少設備投資費用，以減少污水站的初始投資。
[3]采用運行費用較為合理的處理工藝，提高污水的處理效果的同時，降低污水站運行費用，給業主帶來長期的經濟效益。
[4]采用先進可靠的技術設備及自動控制系統，在污水處理過程中充分實現自動化優化控制、減少管理及維修工作量。
[5]設計中盡量采用低噪節能的動力設備，并采取減震，降噪等措施，以防止噪聲污染。
[6]污水處理工程整體環境與周圍環境相協調；在工程占地面積小的情況下，采用合理的布局，對處理工藝進行優化設計。
3 設計水質水量
3.1 設計處理規模
本項目主要是對生活污水進行處理，根據業主提供的數據，設計處理水量為5噸/天。
3.2 進水水質預測
宿舍辦公廚房等污水是典型的生活污水，可生化性較好。參照國內其它生活污水水質特點，綜合類比同類項目及相關手冊資料，預估廢水水質污染物含量（污染.為嚴重的因子）指標見表1.
表1農村生活污水進水水質預估表 單位：mg/L
2.3 設計范圍
本方案設計范圍為污水處理工程的全部處理工藝設計，包括設備選型、安裝工程等直接工程和本工程的設計、調試、培訓等間接工程；但不包括處理工程土建施工、外部供電、引水、排水和綠化、道路等輔助工程，也暫不考慮污水處理站的通訊、交通運輸和供配電、供熱、采暖等輔助工程。
3 出水水質指標
根據業主的意見要求，確定設計出水水質目測清澈，無異味，具體水質指標滿足《城鎮污水處理站污染物排放標準》（GB 18918-2002）中一級A標準。具體指標如下表2所示：
表2 出水水質指標（取值單位mg/L）
4污水處理站工藝
1.常見污水處理方式
根據污水的水質性質、成分、處理的深度等不同，可選用不同的處理工藝組合。一般來說，絕大多數污水經過一級處理，即物理方法處理達不到排放要求，還要進行二級處理即生化處理，特殊情況下還需要進行三級處理，即深度處理。
一級處理，即物理方法處理，一般采用過濾、混凝、絮凝、沉淀、氣浮等方法、
二級處理，即生化處理，一般采用厭氧處理或好氧處理，或者是兩者相結合的綜合處理方案。近年來，污水處理的方法越來越多，在此不再贅述，僅將在實際的工程經驗中，人們較常采用的方法作簡述：
1.升流式厭氧污泥床法（UASB法）（典型厭氧處理）
該方法是典型的厭氧處理方法，一般用來處理高濃度COD、BOD的污水，具有污泥濃度高、去除效率高的特點。UASB反應器正常運行的前提條件是，反應器內形成絮狀污泥，理想狀態是形成直徑為3-4mm、沉淀性能良好的高活性顆粒狀污泥。其致命缺點是對溫度的波動非常敏感，要保持恒溫運行，以中溫工藝為例，一般溫度保持在30℃-40℃.常見，溫度波動超過1-3℃，處理效率降低40-50%。故一般要對進入反應器的污水進行加熱，或?qū)Ψ磻?yīng)器進行保溫加熱。厭氧反應器的去除效率一般在CODcr80%-90%，BOD570%-80%，SS30%-50%。
2.活性污泥法
活性污泥法，或各種改進的活性污泥法，典型的好氧處理方法，其基本流程是在曝氣池內，活性污泥對污水中的有機物進行絮凝、吸附和降解，再流入二次沉淀池沉淀，上清液排出，二沉池的部分污泥回流到曝氣池內，剩余污泥排入污泥濃縮池，該工藝的特點是去除率高、效果穩定。一般主要應用的城市污水處理廠中，日處理量1000噸以下的污水站基本不采用。
3.序批式活性污泥法（SBR）
SBR是一種間歇運行的活性污泥法，可做成成套設備，在一個設備中，通過控制系統，設備不同時間交替處于進水、反應、沉淀、出水階段，也可以通過改進連續進水。曝氣和沉淀等過程是在同一個池子中進行，該方法不需要沉淀池和污泥回流設備，出水效果好。
該方法的缺點是設備利用率難以提高，潷水器制造要求高。目前，潷水器技術并不成熟。
該方法的核心是需要一種出水口淹沒于水下，能適應水位變化的排水裝置，稱為潷水器。要求潷水器能迅速、穩定、均勻地排出池中的上清液，而不擾動污泥層和不使水面上的浮雜進入出水中。
4.接觸氧化法（典型好氧處理）
生物接觸氧化法是一種介于活性污泥法與生物濾池之間的生物膜法工藝，其特點是在池內設置填料，池底曝氣對污水進行充氧，并使池體內污水處于流動狀態，以保證污水與污水中的填料充分接觸，避免生物接觸氧化池中存在污水與填料接觸不均的缺陷。
生物接觸氧化法同時具有生物膜法和活性污泥法的特點，克服了活性污泥法中有機物負荷低的、易產生污泥膨脹、剩余污泥多的缺點，使處理工藝中污泥濃度和有機物負荷大大提高，處理效率可達85-95%。
接觸氧化法耐沖擊負荷高，基本不會產生污泥膨脹，無剩余污泥產生，僅需要一年左右清理一次污泥。
該法中微生物所需氧由鼓風曝氣供給，生物膜生長至一定厚度后，填料壁的微生物因曝氣形成的沖刷作用會造成生物膜的脫落，并促進新生物膜的生長，處理效果好，出水穩定達標。
三級處理，即深度處理，一般在排放水質要求極高，或缺水地區需要回用的情況下，進行深度處理，常用的方法有過濾法、MBR膜法等。
2.本項目擬采用的處理工藝
根據此項目的進水水質情況和出水要求，綜合考慮污水站的初始投資費用及運行費用，確定本方案采用一級處理+二級處理+三級處理相結合的方式，方可達標排放。
根據前面比較本項目采用的處理工藝如下：
化糞池+調節池+AO工藝+MBR膜過濾
本工藝主要的設備有：
1、化糞池 2、格柵 3、調節池 4、MBR膜污水處理設備
本工藝運行管理方便，基本可以實現“只要通電，就能成功運行”的水平，實現自動化運行，整個工藝流程通過自動化控制系統實現。
3.本項目工藝流程圖
本項目采用的工藝流程圖如下：
各用水點產生的生活污水通過各自的污水管道，首先匯集化糞池，進行厭氧發酵，同時可以沉淀處理大顆粒懸浮固體，還可以進行水質水量的調節，為后續生化處理創造理想條件。
污水經過化糞池多級處理后，進入化糞池.后一格，即化糞池清水池。經過格柵，再到調節池。安裝在調節池，清水池的提升泵，通過自動化液位可控制器，自動將污水提升進入MBR污水處理設備中。MBR污水處理設備是該系統的核心設備，使污水真正得到凈化。經MBR污水處理設備處理，再經過紫外線消毒后排出污水站，排入氧化塘，達標排放?；厥绽?。
4.各構筑物主要功能
化糞池：將各場地產生的污水收集起來，集中化處理；同時可以使污水中大的糞便顆粒和其它雜物沉淀分離；
調節池：具有調節水質水量的作用，使污水水量和性質成分均勻，為后續智能污水處理設備處理污水創造必要條件。
MBR污水處理設備：核心處理設備，使污水真正得到凈化。采用成熟、穩定、可靠的AO工藝，去除溶解性有機物，如COD、BOD等，降解氨氮。經過MBR膜過濾后，設備出水效果穩定，達到要求的排放標準。同時內置紫外線消毒器，經過生化處理、消毒后的污水可以達標排放。
5 工藝特點介紹
? 采用缺氧+好氧聯合處理，即AO工藝，可以高效處理生化污水，有良好的脫氮效果，節約能耗，達標排放；
?采用MBR膜深度處理，處理效率高，出水效果穩定；
? 好氧處理段采用成熟接觸氧化處理工藝，具有良好的去除污水中有機物的能力，可以滿足排放標準的要求；
?具有較好的耐沖擊負荷能力，水質、水量的變化對污水站的正常運行沒有影響；
?采用紫外線消毒，無需外加藥劑；
?采用好氧工藝，不產生甲烷及其它惡臭氣體，無二次污染氣體產生；
?采用PLC自動化控制，全觸摸屏操作，易于運行管理，提高系統可靠性、穩定性；
?系統處理設施可置于地表，也可以全部設置在地表以下，不占地表面積，可作綠化，又利于防凍（配電系統除外）；
?不產生剩余污泥，不存在污泥膨脹問題，運行管理簡便；
?運行維護工作小，設備自動運行，無需專人看管；
?維護周期長，MBR污水處理設備中沉積的無機污泥定期（一年左右一次）由糞車抽吸運走；
?完全自動化運行，實現“只要通電，就能成功運行”的水平，整個工藝流程通過自動化控制系統實現；
? 采用獨有曝氣技術，運費費用大幅降低（ 技術亮點）。
6 工藝說明
各用水點產生的生活污水通過各自的污水管道，首先匯集化糞池，進行厭氧發酵，同時可以沉淀處理大顆粒懸浮固體，再經過調節池進行水質水量的調節，為后續生化處理創造理想條件。
污水經過化糞池多級處理后，進入化糞池.后一格，即化糞池清水池。然后到調節池，安裝在調節池清水池的提升泵，通過自動化液位可控制器，自動將污水提升進入MBR污水處理設備中。MBR污水處理設備是該系統的核心設備，使污水真正得到凈化。經MBR污水處理設備處理，再經過紫外線消毒后，排出污水站，排入氧化塘，經氧化塘處理后達標排放。
1.化糞池，調節池（用戶自理也可我們配套）
材質：玻璃鋼各5方
設置目的：
化糞池：將各個排放點產生的污水收集起來，集中化處理；同時可以使污水中大的糞便顆粒和其它雜物沉淀分離；
調節池：還具有調節水質水量的作用，使污水水量和性質成分均勻，為后續智能污水處理設備處理污水創造必要條件。

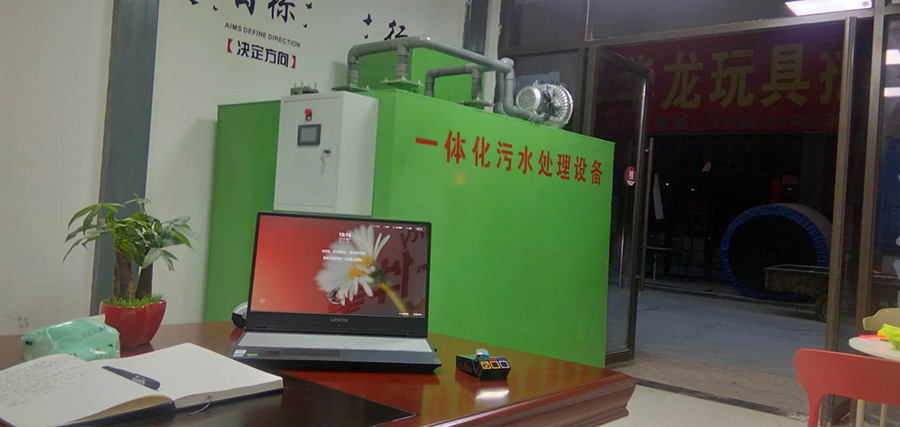

2.MBR污水處理設備（設備）
A級生物處理池（缺氧池）
材質：碳鋼（設備內置）
設置目的：
進入設備的污水與自好氧池回流的硝化液充分混合，靠兼氧微生物，主要是產酸細菌，將污水中難溶解有機物在細菌釋放出的外酶作用下，水解生成水溶性有機物，將大分子有機物水解成小分子有機物，以利于后面O級生物處理池進一步氧化分解，同時污水與回流消化液混合后，在反硝化菌的作用下，不需要外加碳源，就可以高效率去除污水中的氨氮。
設計特點： 缺氧池即具有反硝化功能，又具有水解酸化功能，提高水質的可生化性，降解部分COD、BOD，提高整體處理效率。該池設計為鋼結構的箱體。
Ｏ級生物處理池（二級生物接觸氧化池）
材質：碳鋼（設備內置）
設置目的：
該池為本污水處理的核心部分，分二段。前一段在較高的有機負荷下，通過附著于填料上的大量不同種屬的微生物群落共同參與下的生化降解和吸附作用，去除污水中的各種有機物質，使污水中的有機物含量大幅度降低。后段在有機負荷較低的情況下，通過硝化菌的作用，在氧量充足的條件下降解污水中的氨氮，同時也使污水中的COD、BOD值降低到更低的水平，使污水得以凈化。
設計特點：該池由池體、填料、布水裝置和充氧曝氣系統等部分組成。該池以生物膜法為主，兼有活性污泥法的特點。池中填料采用彈性立體組合填料，該填料具有比表面積大，使用壽命長，易掛膜耐腐蝕不結團堵塞。填料在水中自由舒展，對水中氣泡作多層次切割，增加了曝氣效果。填料成籠式安裝，拆卸、檢修方便。該池分二級，使水中污染物降解成梯度進行，達到良好的處理效果，同時設計采用相應導流紊流措施，使整體設計更趨合理化。池中曝氣管路選用可提升曝氣管設計，維修極為方便，取代了傳統的水下微孔曝氣頭，不堵塞，氧利用率高。使用壽命長，基本實現設備壽命周期內免維護。該池出水設有導流區，使部分污泥自動回流到好氧池。
MBR膜池：
材質：碳鋼（設備內置）+PDVF簾式膜
設置目的：
MBR膜處理是一種將高效膜分離技術與傳統活性污泥法相結合的新型高效污水處理工藝，它用具有獨特結構的浸沒式膜組件置于膜池中，經過好氧曝氣和生物處理后的水，由泵通過膜過濾后抽出。由于膜的存在大大提高了系統固液分離的能力，從而使系統出水水質和容積負荷都得到大幅度提高，結合不同的工藝，出水可以達到一級A標準的指標要求。由于膜的過濾作用，微生物被完全截留在膜池中，又通過回流的方式回到生物反應器中，實現了水力停留時間不再影響活性污泥的泥齡，消除了傳統活性污泥法中污泥膨脹的問題。
膜生物反應器具有對污染物去除效率高、硝化能力強，可同時進行硝化、反硝化，脫氮效果好、除磷效果好、出水水質穩定、剩余污泥產量低、設備緊湊、操作簡單等優點，廣泛應用于高標準的水質處理工藝中。
膜組器底部有曝氣槽，風機通過曝氣槽向膜組器曝氣，對膜絲進行沖刷，保持膜絲表面清潔。
MBR膜提高了系統固液分離的能力，使系統出水水質和容積負荷都得到了大幅度的提升；MBR工藝產生的剩余污泥量較傳統活性污泥工藝大大減少。
設計特點：污泥采用污泥泵定時回流至A級缺氧池進行反硝化，即保持了設備的污泥濃度，又減少了剩余污泥的生成，使系統出水水質和容積負荷都得到了大幅度的提升。MBR膜深度過濾處理，出水水質高，且水質穩定。
清水消毒池：
消毒是廢水處理的重要工藝過程，其目的是殺滅廢水中的各種致病菌。目前常用的消毒工藝有氯消毒(如氯氣、二氧化氯、次氯酸鈉)、氧化劑消毒(如臭氧、過氧乙酸)、輻射消毒(如紫外線、γ射線)。表3對常用的氯消毒、臭氧消毒、二氧化氯消毒、次氯酸鈉消毒和紫外線消毒法的優缺點進行了歸納和比較：
表3常用消毒方法比較
通過上述比較可以看出，紫外線不但消毒能力強，效果好，且副作用小，設備投資低，運行成本低，運行過程中不需要添加消毒藥劑，容易實現自動化運行。紫外線消毒應用日益廣泛，本工程采用紫外線消毒是較好的方法。
7 設計參數
污水處理站設計本著提高土地利用率、提高建設資金綜合效益的原則，處理構筑物按照5m3/d規模設計，一次建成，設備安裝到位。
1.化糞池
數量：化糞池一座，容積5方。
有效容積：5方
停留時間：12小時
結構類型：玻璃鋼
布置形式：置于所有系統構筑物的.前端；
2.MBR污水處理設備
主要設計參數：
【1】缺氧池單元
停留時間：3小時
數 量：1座
制作形式：鋼制
布置形式：置于智能污水處理設備系統內，好氧單元之前；
【2】好氧池單元
停留時間：6小時
BOD5負荷：2.1kg(BOD5)/[m3*d]
數 量：1座
制作形式：鋼制
布置形式：置于智能污水處理設備內，缺氧單元之后；
【3】MBR膜池單元
上升速度：0.2mm/s
表面負荷1.16m3/m2
數 量：1座
制作形式：鋼制
布置形式：置于智能污水處理設備內，好氧池之后；
【4】消毒池單元
停留時間：4小時
數 量：1座
制作形式：鋼制
布置形式：置于智能污水處理設備內，設備.后端。
8 污水處理站運行成本
每噸污水的日處理成本電費：0.2元/噸*天
無藥劑等其它成本，自動運行，基本無人工成本。
9 污水處理站主要消耗品
由于采用生物處理，生活污水養分均衡，適合微生物的生存，故不需要外加碳源、氮源等。
由于消毒采用紫外線消毒，故不需要消耗消毒藥劑。
如條件允許，污水站需要配備一位專職值班人員，也可以配備兼職人員，負責處理設施的日常檢查。
10 污水處理站污染性氣體
污水處理站主要的氣味來源于化糞池，由于化糞池埋于地下，故基本沒有可以感覺到的氣味。
污水站采用AO工藝，不產生沼氣及其它氣體等，故沒有污染性氣體產生。
11 技術亮點
1.污水處理設備技術亮點---獨特的曝氣結構
我公司獨創的，專有技術，懸掛式曝氣結構。
此曝氣結構帶來的經濟效益：
1、運行費用大幅度降低。
曝氣系統的能耗占整個污水處理系統能耗的80%-90%左右，曝氣系統的節能程度決定著污水處理站的整體運行成本。而影響曝氣系統能耗的主要是曝氣系統的阻力，其中擴散裝置決定著曝氣系統的阻力大小。以100噸/天的小型設備為例，采取其它曝氣工藝的，曝氣風機的功率多數在4-5.5KW，而我公司的曝氣結構，使曝氣功率在1.5KW。可以看到，曝氣風機的功率明顯下降。這僅僅是在小型設備上，對于處理體量較大的設備，節能效果尤為明顯。
2、設備的耐用性提高。
我公司曝氣結構不會堵塞，即使停機幾天、幾個月甚至更長，重新開機后，曝氣系統也不會堵塞。因?yàn)橥Ｖ蛊貧夂?，污泥會進入曝氣管路，開機后，污泥又會自曝氣管路流出。這樣曝氣系統的維修周期約為3-5年。而市場大多數廠家采用的微孔曝氣盤，停機超過三天就會發生堵塞，污泥進入曝氣管路無法自動排出，不得不采用壓縮空氣通堵，而這樣又容易損壞曝氣盤，曝氣盤的維修周期約為1-3年。
3、維修方便性。
我公司曝氣系統更換周期長，且更換方便，不需要停機就可以完成。而大部分廠家采用的微孔曝氣盤維修極為不便，更換人力和物力很大，且操作環境不理想，需要工人進入到設備內部，更換時需要把設備內的水抽空，把填料全部拆掉，重新安裝曝氣盤，再安裝新填料。
安裝布置圖
13 電氣與自動控制
采用PLC+觸摸屏控制方式，完全自動化運行，智能化集中控制整個工藝流程，水泵的啟停由水位控制器控制，同時水泵和風機的啟停根據設備運行的需要自動完成。同時系統具有斷電記憶、保持、復位功能；具有缺相、過載保護功能；同時也配備了手動和自動兩種操作方式。
采用先進的觸摸屏+PLC控制模式，通過自動控制實現全程自動化運行和管理?？刂葡到y(tǒng)由PLC控制柜、高低液位計、各種流量計等構成。根據液位計提供的信號，PLC控制自吸泵、鼓風機、回流泵的自動運行，無需專人看守。
運行狀態實時顯示，設備運行情況一目了然，方便管理人員掌握污水站的實時運行狀況。
14防腐措施
由于污水成分復雜，污水處理廠的鋼制設備腐蝕是普遍現象。這是由于污水中含有營養物，以及礦物質和硫化氫氣體。硫化氫氣體是一種高腐蝕性的致命的物質。這種氣體再結合著幾個其它包括PH值的變化和用于處理污水的礦物質，以及溫度的波動，這些都是許多涂料失敗的原因。
環氧涂料作為腐蝕控制涂料已在污水處理工廠中使用多年。環氧涂料對混凝土和鋼有著優異的附著力和耐化學性。同時漆膜中鋅粉含量高，具有陰極保護作用，耐水性能優異。
環氧煤瀝青漆具有優異的電絕緣性、抗水滲透性、抗微生物侵蝕、抗雜散電流、耐溫差驟變等優良性能，涂層可在水下使用。
我們采取的防腐措施如下：
內部：環氧煤瀝青漆防腐三遍
外部：環氧富鋅底漆防腐三遍+面漆
